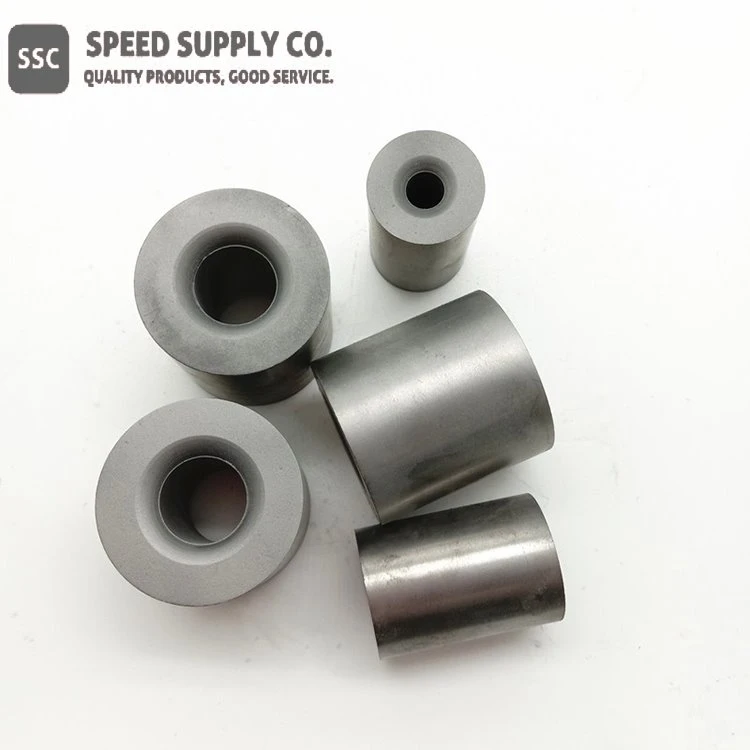

Studená hlava z karbidu volfrámu

Číslo CAS: 12774-15-1

Funkcia

CAS č.:	12774-15-1
Lineárny vzorec:	WCCo
Materiál:	Karbid volfrámu/zliatina kobaltu (Co 5-10 percent)
Typ:	General Heading zomrie Zostavená matrica Dvojdielny razník z karbidu volfrámu
Veľkosť:	Prispôsobiť

Popis nástroja na studenú hlavu z karbidu volfrámu

Hlásenie za studena je proces tvárnenia za studena, ktorý v podstate zahŕňa použitie sily s razníkom na koniec kovového polotovaru obsiahnutého v matrici. Sila musí prekročiť medzu pružnosti kovu (medzu klzu), aby spôsobila plastický tok. Možno to považovať za operáciu kovania bez tepla. Hlavička zahŕňa utláčanie a pretláčanie a často sa vykonáva v spojení s inými operáciami tvárnenia za studena, ako je glejenie, dierovanie, orezávanie, valcovanie závitov, valcovanie polotovarov a špicovanie. Studená hlavička sa bežne používa na vytváranie vlastných skrutiek, skrutiek a iných vlastných spojovacích prvkov z okrúhleho kovového materiálu.

WC-Co (karbid) je všeobecný názov pre určitý kov, ktorý je kombinovaný s karbidom volfrámu (WC) a kobaltom (Co), ktorý je spojivom, speká sa pri vysokej teplote a vyrába sa.

Vo všeobecnosti sa predpokladá, že má tvrdosť vedľa diamantu. Jeho vlastnosť sa však mení s rôznymi pomermi WC a Co. Môže sa ďalej meniť pridaním Ni alebo Cr, a tak vzniká viac typov WC-Co (karbidu). Vyvinutý je aj WC-Co (karbid) bez Co.

WC-Co (karbid) sa používa hlavne ako materiály v oblasti vyžadujúcej odolnosť proti oderu a odolnosť proti nárazu, ako je rezný nástroj alebo matrica. Zvolili by sme akýkoľvek typ WC-Co (karbid) v závislosti od špecifikácií zákazníka.

Typy zliatiny WC-Co

Stupeň ISO	WC	Co percent	Tvrdosť Ra	Aplikácia
K01	Zostatok	3	92	Presné vyvrtávanie atď.
K05/K10/20	Zostatok	6	89.5-91.5	Všeobecné obrábanie atď.
K30	Zostatok	8	88-89.5	Liatina, obrábanie atď.
K35	Zostatok	10	87-89	Vŕtanie, obrábanie atď.
--	Zostatok	15	87	Aplikácia opotrebovania atď.
--	Zostatok	20	85.5	Lisovanie malých dielov atď.

Dodávame tiež WC-TiC-Co so zodpovedajúcimi triedami ISO P10, P20, P30; a karbid WC-TiC-TaC-Co so zodpovedajúcimi triedami ISO P25, P40, M10, M20, M30.

Špecifikácia lisovacej matrice z karbidu volfrámu

Jednotka: mm

Typ	Vonkajší priemer (OD)		Vnútorný priemer (ID)		výška
Typ	Nominálna veľkosť	Tolerancia	Nominálna veľkosť	Tolerancia	Nominálna veľkosť	Tolerancia
12	12.6	±0.3	1.5	-0.6	Menšie alebo rovné 40	plus 1.3 plus 0.5
12	12.6	±0.3	2.0	-0.6	Menšie alebo rovné 40	plus 1.3 plus 0.5
13	13.6	±0.3	2.5	-0.6	Menšie alebo rovné 40	plus 1.3 plus 0.5
16	16.6	±0.4	2.5	-0.8	Menšie alebo rovné 40	plus 1.3 plus 0.5
18	18.6	±0.4	2.0	-0.8	Menšie alebo rovné 40	plus 1.3 plus 0.5
20	20.6	±0.4	2.0	-0.8	Menšie alebo rovné 50	plus 1.4 plus 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plus 1.4 plus 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plus 1.4 plus 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plus 1.4 plus 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plus 1,5 plus 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plus 1,5 plus 0.5

OD Väčšie alebo rovné 30 mm

Typ	Vonkajší priemer (OD)		Vnútorný priemer (ID)		výška
Typ	Normálna veľkosť	Tolerancia	Normálna veľkosť	Tolerancia	Normálna veľkosť	Tolerancia
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plus 1,5/ plus 0,5, plus 1,7/ plus 0,5

Známky a odporúčané aplikácie

Odporúčané triedy, vlastnosti a aplikácie
stupňa	Fyzikálne a mechanické vlastnosti			Odporúčané aplikácie
stupňa	Hustota g/cm3	Tvrdosť HRA	TRS N/mm2	Odporúčané aplikácie
CM20	14.75	89.3	300	Štandardné produkty dierovanie a diely odolné voči opotrebovaniu
CM20B	14.75	90.1	2700	Časti odolné voči opotrebovaniu
CM25	14.55	89	2800	Štandardné výrobky dierovanie
CM30A	14.25	88.5	2800	Dierovanie ozubených kolies
CM32B	14.15	90.9	3200	Dierovanie z nehrdzavejúcej fólie
CM35B	13.92	89.5	3200	Dierovanie z nehrdzavejúcej fólie
CM40	13.95	84.5	2600	Dierovanie s vysokým nárazom alebo červené dierovanie
CM40B	13.65	86.2	2600	Nerezové dierovanie na pól alebo červené dierovanie
CM45	14.1	85.5	2680	Mierne zapínanie pri náraze, dierovanie na skrátenie palice alebo červené dierovanie
CM45A	13.85	87	2900	Štandardné nárazové zapínanie dierovanie
CM45B	14.01	88	2850	Štandardné dierovanie nárazových produktov
CM50	13.8	84	2450	Obyčajná uhlíková oceľ, nízkolegovaná oceľ štandardné dierovanie rázového upevnenia alebo dierovanie matíc
CM50A	13.42	84.5	2500	Uhlíková oceľ, legovaná oceľ, dierovanie z nehrdzavejúcej ocele (skrátená tyč, rovná tyč štandardnej veľkosti)
CM50B	13.45	85.1	2650	Uhlíková oceľ, legovaná oceľ, dierovanie z nehrdzavejúcej ocele (skrátenie tyče malej veľkosti)
CM50C	13.37	84.3	2550	Uhlíková oceľ, legovaná oceľ, dierovanie z nehrdzavejúcej ocele (veľká rovná tyč, skrátená tyč)
CM50E	13.75	85.5	2800	Uhlíková oceľ, legovaná oceľ, dierovanie z nehrdzavejúcej ocele (skrátenie pólov, skrátenie pólov štandardnej veľkosti atď.)
CM55A	13	84.4	2700	Dierovacie razidlá za studena s odolnosťou proti nárazu a opotrebením
CM60	13.6	83.5	2500	Bežná uhlíková oceľ, nízkolegovaná oceľ štandardné nárazové upevňovacie dierovanie alebo dierovanie matíc, zápustné dierovanie
CM60A	13.2	84.1	2600	Obyčajná uhlíková oceľ, legovaná oceľ, dierovanie z nehrdzavejúcej ocele (výrobok s vysokým nárazom, ako je veľká rovná tyč, zapustená, atď.
CM60B	13.56	86	2700	Štandardné nárazové zapínanie dierovanie
CM65	13.6	82.8	2580	Dierovanie s vysokým nárazom
CM65A	13.15	83.6	2650	Dierovanie s vysokým nárazom
CM65B	13.2	85	2800	Dierovanie výrobkov z nehrdzavejúcej ocele
CM65C	13.18	83.5	2680	Dierovanie s vysokým nárazom alebo červené dierovanie
CM70	13.4	82.5	2500	Dierovanie alebo matica s vysokým nárazom
CM70C	13.1	82	2600	Dierovanie alebo matica s vysokým nárazom
CM80	13.1	81	2450	Obrovské nárazové zapínanie dierovanie

Chemické identifikátory

Lineárny vzorec	WCCo
Číslo MDL	MFCD00064847
EC č.	N/A
Beilstein/Reaxys č.	N/A
Pubchem CID	N/A
Názov IUPAC	N/A
ÚSMEVY	[W plus 4].[C-4].[Co]
InchI identifikátor	InChI=1S/C.Co.W/q-4;; plus 4
Kľúč InchI	UONOETXJSWQNOL-UHFFFAOYSA-N

Vlastnosti matrice karbidu volfrámu/kobaltu (teoretické)

Zložený vzorec	CCoW
Molekulová hmotnosť	254.78
Vzhľad	Šedý Rod
Bod topenia	N/A
Bod varu	N/A
Hustota	N/A
Rozpustnosť v H2O	N/A
Presná hmotnosť	254,783997 Da
Monoizotopová hmota	254,884003 Da
Nabite	N/A

Informácie o zdraví a bezpečnosti DIe karbidu volfrámu/kobaltu

Signálne slovo	POZOR
Výstražné upozornenia	H334-H317-H228
Kódy nebezpečnosti	F, Xn
Rizikové kódy	11-42/43
Bezpečnostné vyhlásenia	22-23-24-37-45-60
Číslo RTECS	N/A
Informácie o doprave	UN3178 4.1/PG III
WGK Nemecko	3
Piktogramy GHS	GHS02 Plameň GHS08 Nebezpečenstvo pre zdravie GHS07 Výkričník
