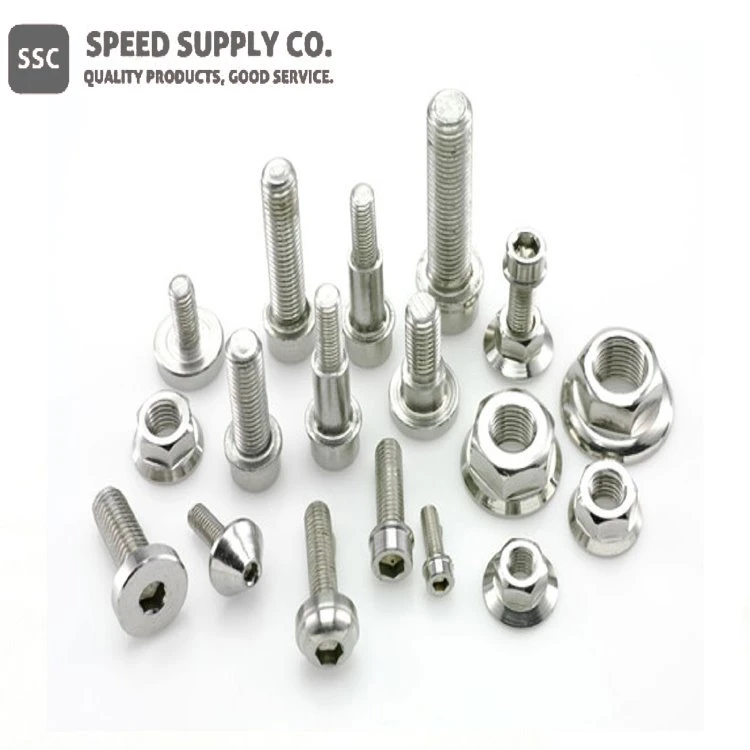

Titánové spojovacie prvky

Materiál: CP titán a titánová zliatina: stupeň 1, stupeň 2, stupeň 5, stupeň 7, stupeň 9 atď.

Funkcia

Materiál:	CP titán a zliatina titánu: stupeň 1, stupeň 2, stupeň 5, stupeň 7, stupeň 9 atď.
štandard:	DIN, ISO, JIS, BS
Veľkosť:	M1.0 – M24 alebo prispôsobené

Popis titánového upevňovača

Titánové spojovacie prvky sú nevyhnutné na zníženie hmotnosti zostavy. Úspora hmotnosti pri použití titánových spojovacích prvkov je zvyčajne takmer polovičná a sú približne také pevné ako oceľ, v závislosti od triedy. Naše titánové spojovacie prvky nájdete v štandardných veľkostiach, ako aj v mnohých vlastných veľkostiach, aby vyhovovali všetkým aplikáciám.

Vďaka ich vysokému pomeru pevnosti-k{1}}hmotnosti a vynikajúcej odolnosti voči korózii sú titánové spojovacie prvky široko používané v mnohých oblastiach vrátane pretekárskeho priemyslu, ako sú pretekárske motocykle/autá a plachetnice, lekárske vybavenie, spracovateľský priemysel a ďalšie. Titánové spojovacie prvky zahŕňajú: skrutky, matice, podložky, skrutky. Celková hmotnosť lietadla sa môže znížiť o stovky až tisíce libier, ak je zmontované s titánovými spojovacími prvkami. Ponúkame titánové matice, titánové podložky, titánové skrutky, titánové skrutky a iné titánové spojovacie prvky. K dispozícii sú aj mikrotitánové spojovacie prvky.

Titánové spojovacie prvky sú najlepšie známe tým, že sú pevné, ľahké a odolné voči korózii. Sú rozhodujúce pre mnohé priemyselné odvetvia vrátane chlórových zásad, námorného priemyslu, ťažby ropy a zemného plynu- na mori, odsoľovania, medicíny a výroby celulózy a papiera. Stupeň 2 a 5 sú najbežnejšie používané druhy titánových skrutiek. Titánové skrutky majú jedinečnú schopnosť rýchlo obnoviť svoju ochrannú pasívnu vrstvu v prítomnosti kyslíka, čo im dáva bezkonkurenčnú odolnosť voči prostrediam so slanou vodou.

Podobne ako v slanej vode, silný ochranný oxidový film titánu, ktorý sa regeneruje v kyslíku, ho robí extrémne odolným voči oxidačnému prostrediu a roztokom chloridov, vrátane chlórnanov, chloristanu, chloristanu, chloritanu sodného a oxidu chloričitého. Táto ochrana platí, pokiaľ je prítomná vlhkosť -, čo môže byť len 50 ppm vlhkosti. Oxidačné prostredie v neprítomnosti vody môže spôsobiť, že titán rýchlo koroduje alebo sa dokonca vznieti. Titánové skrutky nie sú odolné voči redukčným médiám a kyselinám.

Titánové spojovacie prvky triedy 5 sú nielen extrémne pevné, ponúkajú 148 ksi UTS a 138 ksi, ale sú tiež neuveriteľne ľahké. S hustotou 4,51 g/cm3 má titán jeden z najvyšších pomerov pevnosti-k-hmotnosti, aký je v priemysle dostupný. Titánové skrutky triedy 5 sú 4-krát pevnejšie ako nehrdzavejúca oceľ 316 pri takmer polovičnej hmotnosti. Vďaka tomu sú titánové spojovacie prvky ideálne pre aplikácie, ktoré vyžadujú nízku hmotnosť a vynikajúcu pevnosť, ako sú zdravotnícke, vojenské a športové potreby.

Najbežnejšie triedy titánových spojovacích prvkov sú Grade 2 (komerčne čistý Ti) a Grade 5 (Ti 6Al-4V – vysoká pevnosť). Vďaka desaťročiam odborných znalostí v oblasti materiálov a priemyselných skúseností vám spoločnosť SSC môže pomôcť vybrať najlepší titánový spojovací prvok pre vašu aplikáciu.

Titánové upevňovacie štandardy

Štandardné	Popis	Štandardné	Popis
DIN 84	skrutky so syrovou hlavou	DIN 439	lekvárové orechy
DIN 125	ploché podložky	DIN 963	skrutky so zápustnou drážkou a plochou hlavou
DIN 127	pružinové poistné podložky	DIN 965	Krížové skrutky s plochou hlavou
DIN 912	skrutky so šesťhrannou hlavou	DIN 985	poistné matice (s ne-kovovou vložkou)
DIN913/ DIN 914/ DIN915/ DIN916	nastavovacie skrutky	DIN 1665/ DIN 6921	šesťhranné skrutky s prírubou
DIN 931	skrutky so šesťhrannou hlavou (čiastočný závit)	DIN 6912/ DIN 7984	skrutky s tenkou hlavou s vnútorným šesťhranom
DIN 933	skrutky so šesťhrannou hlavou (plný závit)	DIN 7991	skrutky so zápustnou hlavou s plochou hlavou
DIN 934	šesťhranné matice	DIN 9021	plochá podložka

Materiál a špecifikácia titánových spojovacích prvkov

Produkt	Titánové spojovacie prvky
Materiál	1. ročník, 2. ročník, 5. ročník, 7. ročník, 9. ročník atď.
Špecifikácia	DIN933 DIN931 DIN6921 DIN934 DIN985 DIN6923 DIN125 DIN127 DIN9021 DIN975 DIN912 DIN7991 DIN963 DIN84 ISO7380
Veľkosť	Titánová skrutka, titánové skrutky	Titánový orech	Titánová podložka
	M3 až M30 Dĺžka: 10-300 mm	M3-M22	OD: 5-200 mm ID: 1 mm-100 mm Hrúbka: 0,1 mm-30 mm

Známky a vlastnosti

Titánová trieda	Chemické zloženie	Vlastnosti
1. stupeň R50250 Komerčne čisté	C 0.10 max Cena 0,20 max H 0,015 max N 0,03 max O 0,18 max Zostávajúci Ti	MIN. ŤAHA 35 KSI MIN. VÝNOS 25 KSI TVRDOSŤ 14.9 ŤAHOVÝ MODUL 103 GPA POISSONOVA DÁVKA 0,34-0,40
2. ročník R50400 Komerčne čisté	C 0.10 max Cena 0, max H 0,015 max N 0,03 max O 0,25 max Zostávajúci Ti	MIN. ŤAHA 50 KSI MIN. VÝNOS 40 KSI TVRDOSŤ 14.9 ŤAHOVÝ MODUL 103 GPA POISSONOVA DÁVKA 0,34-0,10
5. ročník R56400 Ti-6Al-4V	AI 5,5-6,75 max C 0.10 max Cena 0, max H 0,015 max N 0, max O 0,20 max V 3.5-4.5 Zostávajúci Ti	MIN. ŤAHA 130 KSI MIN. VÝNOS 120 KSI TVRDOSŤ 16.4 ŤAHOVÝ MODUL 114 GPA POISSONOVA DÁVKA 0,30-0,33
7. ročník R52400 Ti-0.15Pd	Pd 0,12-0,25 max C 0.10 max Cena 0, max H 0,015 max N 0,03 max O 0,25 max Zostávajúci Ti	MIN. ŤAHA 50 KSI MIN. VÝNOS 40 KSI TVRDOSŤ 14.9 ŤAHOVÝ MODUL 103 GPA POISSONOVA DÁVKA 0.37
9. ročník R56320 Ti-3Al-2,5V	AI 2,5-3,5 C 0,05 max Cena 0,25 max H 0,013 max N 0, max O 0.12 max V 2.0-3.0 Zostávajúci Ti	MIN. ŤAHOVÁ 90 KSI MIN. VÝNOS 70 KSI TVRDOSŤ 13.0 ŤAHOVÝ MODUL 107 GPA POISSONOVA DÁVKA 0.34
12. ročník R53400 Ti-0.3Mo-0.8Ni	C 0,08 max Cena 0, max H 0,0135 max Po 0.2-0.4 N 0,03 max O 0,25 max Zostávajúci Ti	MIN. ŤAHA 70 KSI MIN. VÝNOS 50 KSI TVRDOSŤ 14.9 ŤAHOVÝ MODUL 103 GPA POISSONOVA DÁVKA 0.28
