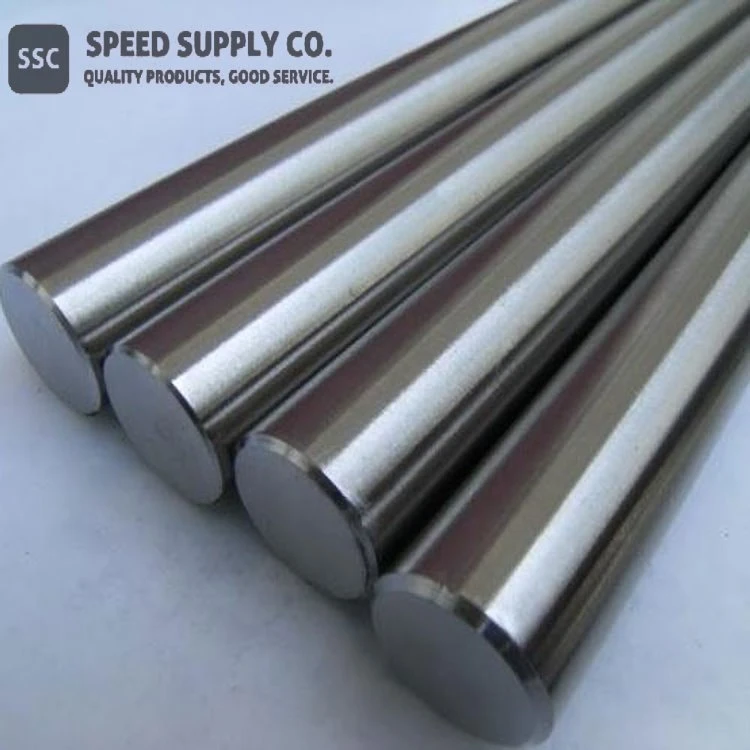

Zliatina nióbu C-103

Lineárny vzorec: Nb-89 percent Hf-10 percent Ti-1 percent

Funkcia

Materiál:	Zliatina C-103 Nb
Lineárny vzorec:	Nb-89 percent Hf-10 percent Ti-1 percent
čistota:	99,9 percenta, 99,95 percenta, 99,99 percenta
Povrch:	Leštené

Popis zliatiny nióbu C-103

Zliatina C103 (niób-hafnium-titán) je zliatina na báze nióbu, ktorá je široko používaná v leteckom a kozmickom priemysle pre svoju neuveriteľnú tepelnú odolnosť, ako aj nízku-hmotnosť, cenu, spoľahlivosť a schopnosť odolávať intenzívnym vibráciám a kryogénnym teplotám. Je to komplexná žiaruvzdorná zliatina pozostávajúca predovšetkým z nióbu s prídavkami 10 % hmotn. hafnia, 1 % hmotn. titánu a stopových množstiev iných prvkov.

Zliatina má bod topenia 4260±90ºF a hustotu 0,320 libier/kubický palec, vďaka čomu je ideálna na použitie vo vesmíre, ako aj na komponenty používané v super-vyhrievaných tryskách a raketové motory. Zliatina nióbu C103 sa široko používa pri výrobe komponentov vysokotlakových motorov.

Zliatina nióbu C-103 je dostupná v štandardných a vlastných formách, ako sú drôty, plechy, tyče, rúrky, tyče a prášky na aditívnu výrobu. Iné tvary sú dostupné na požiadanie. Vyžiadajte si cenovú ponuku vyššie, aby ste dostali informácie o cenách na základe vašich špecifikácií.

Kľúčom k úspechu C-103 je jeho nízka hustota a výnimočná pevnosť vo veľmi širokom rozsahu teplôt. Je to osvedčený materiál a patrí medzi popredné žiaruvzdorné kovy používané v technológiách pohonu a prieskumu vesmíru.

Dôležité je, že na rozdiel od iných žiaruvzdorných kovov, žiaruvzdornej keramiky alebo kompozitov vyvinutých pre kozmonautiku sa C-103 ľahko formuje. Napriek vysokému bodu topenia môže byť C-103 spracovaný za tepla, za tepla alebo za studena s použitím tradičných techník na výrobu plochých a okrúhlych výrobkov. C-103 sa dá tiež ľahko opracovať a zvárať TIG bez významnej straty ťažnosti, čo umožňuje jednoduchú výrobu zložitých leteckých komponentov.

C-103 sa používa v rôznych komponentoch lietadiel, od klapiek na zvýšenie ťahu v plynových turbínach až po vysokoteplotné ventily. V súčasnosti prebieha výskum vývoja zliatin na báze nióbu-pre leteckú a kozmickú technológiu novej generácie, ako sú tepelné trubice na odvádzanie tepla z nadzvukových nábežných hrán a predných kužeľov.

Chemické zloženie zliatiny nióbu C103

Produkty	C	O	N	H	Hf	Ti	Zr	W	Ta
C-103	0.015	0.025	0.01	0.0015	9 - 11	0.7 - 1.3	0.7	0.5	0.500

Špecifikácia pre produkty zo zliatiny nióbu a hafnia

Meno Produktu	Materiál	Špecifikácia	Veľkosť
Nb-Ingot z vysokofrekvenčnej zliatiny	R04295 (Nb-10Hf), Nb-10W-10Hf (Niób-10 percent volfrám-10 percent hafnium), C-103 C-129Y	ASTM B652	Priemer 20-295 mm, Dĺžka<1600>
Nb-Fólia z vysokofrekvenčnej zliatiny			Hrúbka 0,01-0,09 mm, šírka 30-300 mm, Length >50 mm
Nb-Haf zliatiny plechy a platne			Hrúbka 0.1-10 mm, šírka 30-1000 mm, Dĺžka 50-2000 mm
Nb-Hf zliatinové rúry a rúrky		ASTM B394	Vonkajší priemer 2,0-100 mm, Hrúbka steny {{0}}.2-5,0 mm, Dĺžka 200-8000 mm
Nb-Hf zliatinová tyč		ASTM B655	Priemer 3,0-120 mm, Dĺžka<6000>
Nb-Hf zliatinový drôt		ASTM B655	Priemer {{0}}.1-3,0 mm
Nb-Hf zliatinový disk a terč		ASTM B652	Kruhové ciele: Priemer 10-400 mm, Hrúbka 2-28 mm. Obdĺžnikové ciele: Hrúbka 1-20 mm šírka<800 mm=""> Dĺžka<3000>
Nb-Téglik z vysokofrekvenčnej zliatiny	Tvar: Valec, jadro, obdĺžnikový čln	Prispôsobené	Prispôsobené

Fyzikálne vlastnosti zliatiny nióbu C103

C-103 Fyzikálne vlastnosti
Produkty	Zloženie	Hustota/g·cm-3	Teplota/˚C	Koeficient rozšírenia-čiary/10-6K-1	Teplota rekryštalizácie/˚C	Teplota žíhania/˚C	Predĺženie Krehký prechodová teplota/˚C
C-103	Nb-10Hf-1Ti-0.7Zr-0.1W-0.1Mo-0.05Ta	8.86	2349	4.5 (1203˚C)	1038 - 1316	871	- 196

Mechanické vlastnosti zliatiny nióbu C103

Fólia, list, pás a tanier
	Konečná pevnosť v ťahu, Min, Psi (MPa)	Medza klzu (0,2 percentný posun), Min, Psi (MPa)	Predĺženie za 1 palec. (25 mm) Dĺžka meradla, Min, percentá
Materiál 0,05 palca (1,3 mm) a tenší:
Izbová teplota	56 000 (385)	40 000 (275)	20
2000 ± 25 stupňov F (1100 ± 15 stupňov)	21 000 (145)	16 000 (110)	20
Hrúbka materiálu väčšia ako 0,05 palca (1,3 mm):
Izbová teplota	54 000 (370)	38 000 (260)	20
2000 ± 25 stupňov F (1100 ± 15 stupňov)	21 000 (145)	16 000 (110)	20

Tyč, tyč a drôt
	Konečná pevnosť v ťahu, Min, Psi (MPa)	Medza klzu (0,2 percentný posun), Min, Psi (MPa)	Predĺženie v 1 palec (25 mm) Dĺžka meradla, Min, percentá
Materiál s priemerom 0,050 palca (1,27 mm) a menším:
Izbová teplota	56 000 (385)	40 000 (275)	20
2000 ± 25 stupňov F (1100 ± 15 stupňov)	21 000 (145)	16 000 (110)	20
Materiál s priemerom 0,051 palca (1,30 mm) a väčším:
Izbová teplota	54 000 (370)	38 000 (260)	20
2000 ± 25 stupňov F (1100 ± 15 stupňov)	21 000 (145)	16 000 (110)	20

Vysokoteplotné vlastnosti zliatiny nióbu C103

C-103 Vlastnosti pri vysokej teplote
Produkty	Zloženie	Tvar	Teplota/˚C	Pevnosť v ťahu/MPa	Teplota/˚C	Modul pružnosti	Pevnosť v pretrhnutí/ MPa
C-103	10Hf, 1Ti, 0,7Zr	list	1093	189.8	-	112 490	-

C-103 Aplikácie nióbových zliatin a súvisiace odvetvia

● Výskum a laboratórium

● Hutníctvo

● Letectvo a kozmonautika

● Letectvo

● Milltary

● Materiálová veda

Chemické identifikátory

Lineárny vzorec	Nb-89 percent Hf-10 percent Ti-1 percent
Číslo MDL	N/A
EC č.	N/A
Pubchem CID	19751102
Názov IUPAC	hafnium; niób; titán (2 plus)
ÚSMEVY	[Ti plus 2].[Nb plus 2].[Hf plus 4]
InchI identifikátor	InChI=1S/Hf.Nb.Ti/q plus 4;2* plus 2
Kľúč InchI	YZMOKPJTVNUKTK-UHFFFAOYSA-N

Vlastnosti zliatiny nióbu C-103 (teoretické)

Zložený vzorec	Nb/Hf/Ti
Vzhľad	Kovová tuhá látka v rôznych formách
Bod topenia	2350 ± 50 stupňov
Bod varu	N/A
Hustota	8,85 g/cm³
Rozpustnosť v H2O	N/A
Elektrický odpor	0.0000313 - 0.0000352 ω-cm
Špecifické teplo	0,082 BTU/ stupeň F/lb
Tepelná vodivosť	22.0 Btu/h - ft2 – stupeň F/ft (1600 stupňov F)
Tepelná rozťažnosť	3,9 in/in/ stupeň F (400 stupňov F)
Monoizotopová hmota	320,801 g/mol

Informácie o zdraví a bezpečnosti zliatiny nióbu C-103

Signálne slovo	Nebezpečenstvo
Výstražné upozornenia	H228
Kódy nebezpečnosti	F
Bezpečnostné upozornenia	P210-P280-P240-P241-P370 plus P378
Bod vzplanutia	N/A
Rizikové kódy	N/A
Bezpečnostné vyhlásenia	N/A
Informácie o doprave	UN3089 4.1/PG II
